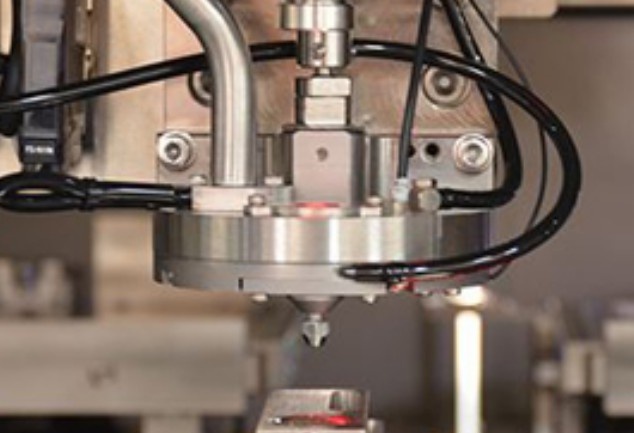

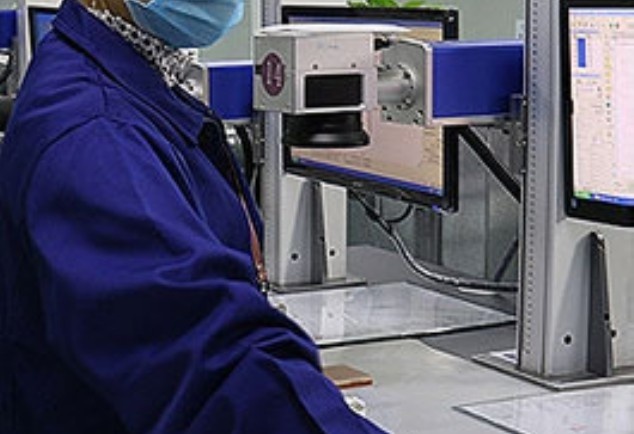

精密激光切割機紅光和標刻對應不起來
針對精密激光切割機紅光定位與實際標刻位置偏差的問題，以下是系統性分析與解決方案：
一、問題現象與影響
精密激光切割機的紅光定位系統用于輔助操作者預覽加工路徑，確保材料位置精準。若紅光與激光標刻位置不一致，會導致以下后果：
1.加工精度下降：尤其在微米級精密的電子元件或醫療器械加工中，偏差會直接導致產品報廢。
2.材料浪費：需反復試切調整，增加成本。
3.設備信任度降低：操作者可能誤判設備穩定性，影響生產效率。
二、核心原因分析
1.光路偏移
-反射鏡/透鏡位置偏差：長期振動或碰撞可能導致鏡片位移，紅光（可見光）與激光（不可見光）路徑出現差異。
-聚焦鏡安裝錯誤：若聚焦鏡傾斜或未對準，激光焦點位置偏移，而紅光仍顯示原路徑。
2.光學元件污染或損壞
-鏡面污染：灰塵、油漬會散射光線，尤其影響高功率激光的聚焦。
-鏡片劃傷：輕微劃痕即可導致光路散射，紅光與激光折射角度不同。
3.機械結構異常
-傳動部件松動：絲杠、導軌磨損或軸承間隙過大會導致機械定位失準。
-振鏡系統故障：振鏡電機控制偏差或校準參數錯誤，直接影響激光落點。
4.軟件與參數設置問題
-坐標系偏移：加工原點未校準或用戶坐標系設置錯誤。
-紅光補償參數未更新：更換光學元件后未同步調整軟件中的偏移量。
5.環境因素
-溫度波動：金屬結構熱脹冷縮，導致光路與機械坐標系輕微偏移。
-振動干擾：外部設備振動傳遞至切割機，影響穩定性。
三、系統化解決方案
步驟1：基礎檢查與清潔
-清潔光學元件：使用無塵布與無水乙醇擦拭反射鏡、聚焦鏡及紅光發射器，確保無污漬。
-檢查鏡片固定：確認所有鏡片無松動，安裝角度符合設備手冊要求。
步驟2：光路校準
1.紅光校準：
-使用校準靶紙，調整紅光發射器的位置，使其通過所有反射鏡后居中靶心。
-固定紅光路徑后，關閉紅光并發射低功率激光打點，對比兩者位置差異。
2.激光光路同步：
-通過調整反射鏡支架微調螺絲，使激光落點與紅光標記重合，逐級校準至聚焦鏡出口。
步驟3：機械系統檢測
-檢查傳動部件：手動推動激光頭，確認導軌運行順暢無卡頓；使用百分表檢測絲杠反向間隙。
-緊固關鍵部件：重新鎖緊振鏡模塊、激光頭連接件等易松脫部位。
步驟4：軟件參數修正
-重置原點與坐標系：在設備控制軟件中重新設定加工原點，并校準用戶坐標系。
-調整偏移補償值：根據實測偏差，在軟件中微調X/Y軸向的補償參數（通常以脈沖當量為單位）。
步驟5：環境控制與預防措施
-恒溫車間：將環境溫度控制在20±2℃，減少熱變形影響。
-定期維護計劃：
-每周清潔光路與導軌。
-每月檢查鏡片狀態及傳動部件緊固度。
-每季度進行全面光路校準與機械精度檢測。
四、疑難問題處理
若上述步驟仍無法解決問題，需考慮以下可能性：
1.振鏡動態性能下降：使用振鏡測試軟件檢查掃描精度，必要時更換振鏡電機。
2.控制卡故障：通過替換法測試控制卡信號輸出是否異常。
3.紅光模塊老化：長期使用可能導致紅光LED波長偏移，需更換模塊。
五、總結
紅光與標刻位置偏差需從光、機、電、軟多維度排查，日常維護與規范操作是關鍵。建議建立校準記錄檔案，追蹤設備狀態變化趨勢。對于高精度加工場景，可加裝CCD視覺定位系統，實現實時動態補償，進一步提升精度穩定性。若自行處理困難，應及時聯系設備廠商技術支持，避免誤操作擴大故障。
