視覺打標機操作與保養規程

一、目的

規范視覺打標機的操作流程與日常維護，確保設備安全運行，延長使用壽命，提高加工精度與效率。

二、適用范圍

適用于本公司所有型號視覺打標機的操作、維護及管理人員。

三、操作規范

1. 操作前準備

– 環境檢查：確保工作區域溫度（10-35℃）、濕度（30-70% RH）符合要求，無粉塵、油污及強電磁干擾。

– 設備檢查：

– 確認電源（220V±10%）與氣源（0.5-0.8MPa）穩定；

– 檢查導軌、鏡頭、激光頭無積塵或損傷；

– 啟動軟件前驗證加密狗與授權狀態。

– 材料準備：確認工件尺寸、材質符合工藝要求，耗材（如聚焦鏡片、氣體）充足。

– 個人防護：操作員需佩戴護目鏡、防塵口罩及防靜電手套。

2. 操作流程

– 開機順序：

1. 開啟總電源開關；

2. 啟動控制軟件，完成系統自檢；

3. 開啟打標頭與視覺定位系統。

– 參數設置：

– 根據材料類型（金屬/塑料/陶瓷）設置激光功率（30%-100%）、頻率（20-80kHz）、速度（100-2000mm/s）；

– 調整焦距至工件表面±0.1mm范圍內。

– 校準與測試：

– 執行視覺定位系統標定，確保識別精度≤0.02mm；

– 試打標后通過顯微鏡或CCD檢測圖案清晰度、位置偏差。

– 正式作業：

– 批量加工時每30分鐘抽檢1件，記錄數據；

– 異常工件立即暫停并調整參數。

– 關機步驟：

1. 關閉激光輸出；

2. 退出控制軟件并切斷電源；

3. 清潔工作臺面與鏡頭。

四、保養與維護

1. 日常保養

– 每日使用無塵布清潔鏡頭、導軌及外殼；

– 檢查氣路接頭是否漏氣，過濾器排水；

– 記錄設備運行日志（溫度、異常報警代碼）。

2. 周期性維護

– 周保養：

– 潤滑X/Y軸導軌（使用專用鋰基脂）；

– 清潔散熱風扇濾網。

– 月保養：

– 校準光路與視覺對位系統；

– 檢查傳動皮帶松緊度。

– 年度保養：

– 更換激光器冷卻液；

– 委托廠家檢測光學鏡片衰減率，必要時更換。

五、安全注意事項

1. 未經培訓人員禁止操作設備；

2. 嚴禁在設備運行時打開防護罩；

3. 發現冒煙、異響等異常立即斷電并上報；

4. 維護前需斷開電源并靜置5分鐘釋放殘余電壓。

六、應急處理

– 打標不清：檢查焦距、鏡片污染、氣體純度；

– 設備異響：暫停使用并檢查導軌潤滑與電機狀態；

– 軟件故障：重啟系統后仍異常則聯系技術支援。

七、記錄與考核

1. 填寫《設備運行記錄表》《保養臺賬》；

2. 每月由設備部抽查執行情況，納入崗位績效考核。

八、附則

本規程自發布之日起執行，修訂需經技術總監審批。

編制部門：設備管理部

生效日期：XXXX年XX月XX日

字?jǐn)?shù)統計：約810字

注：可根據具體設備型號補充技術參數與圖示。

激光打標機的定位調整是確保加工精度和效率的關鍵步驟。以下是詳細的調定位流程及注意事項，適用于大多數光纖、CO2或紫外激光打標機型號：

一、調定位前的準備工作

1. 設備檢查

– 確認激光器、振鏡、場鏡等核心部件無物理損傷。

– 檢查設備供電電壓穩定（通常220V±10%），接地良好。

– 清潔工作臺面及夾具，避免異物干擾定位。

2. 材料固定

– 使用真空吸附臺、磁性夾具或?qū)Ｓ弥尉吖潭üぜ?，確保加工過程中無位移。

– 平面材料需保證與工作臺平行，可通過水平儀校準。

二、機械定位調整步驟

1. 坐標系歸零

– 手動模式下將激光頭移動至工件預設原點位置。

– 在控制軟件中設置當前坐標為（0,0），確保機械坐標與軟件坐標同步。

2. 焦距校準

– 使用紅光定位功能（部分機型需手動開啟）投射參考光斑。

– 調整Z軸高度，使光斑直徑最?。ㄍǔ閳鲧R焦距±0.5mm）。

– 復雜曲面工件建議采用自動對焦模塊或激光測距儀輔助。

3. 振鏡校正

– 通過軟件繪制標準十字線或網格圖案。

– 觀察實際打標線條是否平直，若出現畸變需進入振鏡校準模式調整X/Y軸鏡像參數。

三、軟件參數優化

1. 標定參數設置

– 輸入場鏡焦距（如F=160mm）、振鏡偏轉角度等硬件參數。

– 根據材料類型選擇對應激光功率、頻率和打標速度（參考材料參數表）。

2. 坐標偏移補償

– 批量加工時設置步進距離，需考慮材料裝夾間隙（建議留0.1-0.3mm余量）。

– 使用多點定位功能，在工件四角打標測試點，通過軟件自動計算偏移量。

3. 動態校正功能

– 高端機型可啟用實時Z軸補償或旋轉軸同步功能，適用于圓柱體、異形件加工。

四、驗證與微調

1. 基準測試

– 打標標準校驗圖案（如ISO圓形陣列），使用二次元測量儀檢測尺寸誤差。

– 連續加工10個樣品，測量重復定位精度（應≤±0.02mm）。

2. 參數記錄

– 將驗證成功的參數保存為獨立配置文件，標注材料類型、厚度等信息。

五、常見問題解決方案

| 問題現象 | 可能原因 | 解決方法 |

|–|||

| 對焦模糊 | 場鏡污染/焦距偏差 | 清潔鏡片/重新校準Z軸 |

| 坐標偏移 | 夾具松動/參數未補償 | 加固夾具/設置偏移補償值 |

| 重復精度差 | 傳動系統磨損/電機失步 | 更換絲杠/檢查驅動器電流 |

| 邊緣畸變 | 振鏡非線性失真 | 執行振鏡線性校準 |

六、注意事項

1. 環境溫度應保持在15-30℃，避免熱脹冷縮影響定位精度。

2. 定期維護線性導軌、皮帶等運動部件，建議每500小時潤滑保養。

3. 加工高反材料（如鋁、銅）時需降低功率，防止激光反射損壞光學元件。

通過以上系統化調整流程，可確保激光打標機達到μm級定位精度。建議每季度使用激光干涉儀進行全行程精度檢測，并根據檢測結果進行參數優化。對于特殊材料或復雜工藝，可聯系設備廠商獲取定制化校準方案。

以下為視覺打標機說明書精簡版（約800字）：

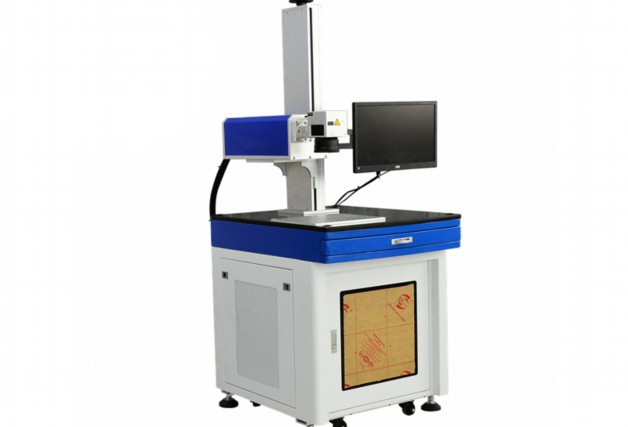

視覺打標機使用說明書

一、產品概述

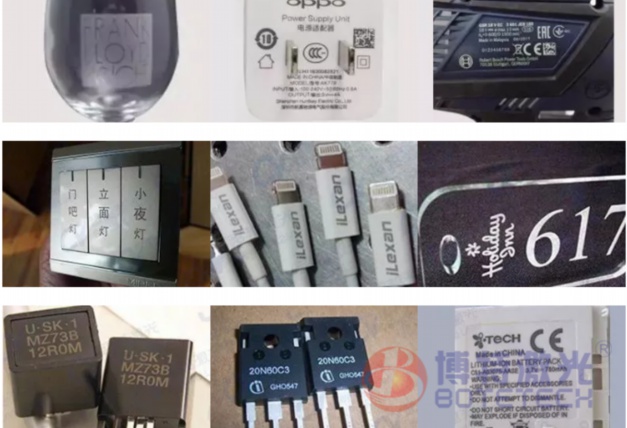

視覺打標機是一款集光學識別、高精度定位與激光/氣動打標功能于一體的自動化設備，適用于金屬、塑料、玻璃等材料表面標識加工。通過工業相機自動捕捉工件位置，實現無需人工定位的快速打標，廣泛應用于電子元件、醫療器械、汽車零部件等行業。

二、技術參數

– 打標精度：±0.05mm

– 工作電壓：AC 220V±10%

– 激光功率：20W/30W/50W（可選）

– 視覺系統：500萬像素工業相機

– 兼容格式：DXF、PLT、BMP、AI

– 工作溫度：0-40℃

三、操作流程

1. 設備安裝

– 將設備置于平穩工作臺，連接電源與氣源（氣動機型）。

– 安裝打標軟件，通過USB/網口連接控制主機。

2. 開機準備

1. 開啟電源開關，啟動控制系統。

2. 打開軟件，選擇對應材料參數模板。

3. 放置標準校準板，執行「自動校準」功能。

3. 工件打標

1. 將工件放入定位治具或傳送帶。

2. 點擊「圖像采集」，相機自動識別工件位置。

3. 導入設計文件，調整打標內容位置與尺寸。

4. 啟動打標程序，完成作業后取出工件。

四、軟件操作指南

1. 文件導入：支持文本、序列號、二維碼、LOGO導入，可設置動態變量（如日期、流水號）。

2. 參數設置：

– 激光機型：調節功率（30%-100%）、頻率（20-80kHz）、打標速度（100-2000mm/s）

– 氣動機型：設置打標壓力（0.2-0.6MPa）、沖擊頻率

3. 視覺校正：使用「多點定位」功能應對不規則工件，支持ROI區域選擇。

五、維護與保養

| 項目 | 周期 | 操作說明 |

|-|||

| 鏡頭清潔 | 每日 | 用無塵布蘸無水酒精擦拭 |

| 導軌潤滑 | 每月 | 涂抹鋰基潤滑脂 |

| 濾網清理 | 每季度 | 拆下散熱濾網用氣槍除塵 |

| 光路校準 | 每年 | 聯系廠家專業維護 |

六、安全注意事項

1. 嚴禁在設備運行時觸碰運動部件。

2. 激光機型需佩戴防護眼鏡，避免直視光束。

3. 設備接地電阻須≤4Ω，雷雨天氣建議斷電。

4. 異常情況處理：

– 打標模糊：檢查焦距/氣壓，清潔透鏡

– 定位偏移：重新校準相機或更換定位治具

– 設備死機：長按急停按鈕5秒后重啟

七、故障代碼速查

– E01：通信中斷 → 檢查USB/網線連接

– E12：溫度過高 → 清潔散熱風扇

– E25：激光器異常 → 關閉電源等待10分鐘重啟

技術支持：400-XXX-XXXX

保修政策：整機1年，激光源2年（需定期保養）

請掃描機身二維碼獲取電子版操作視頻及最新軟件驅動

（全文約780字，可根據需求擴展細節）
